Блок согласования для фаркопа: для чего нужен и как работает

Современный автомобиль — сложный механизм с электронными системами. То, что в старых машинах казалось простой электро-цепью, сегодня требует особого подхода. Если вы планируете установить фаркоп, нужно учесть то, как система автомобиля воспримет подключение. Ответ кроется в небольшом, но крайне важном устройстве - блоке согласования или же в системе Smart Connect.

Если вы только начинаете разбираться в теме, сначала прочитайте, что такое фаркоп и для чего он нужен.

Что такое блок согласование для фаркопа?

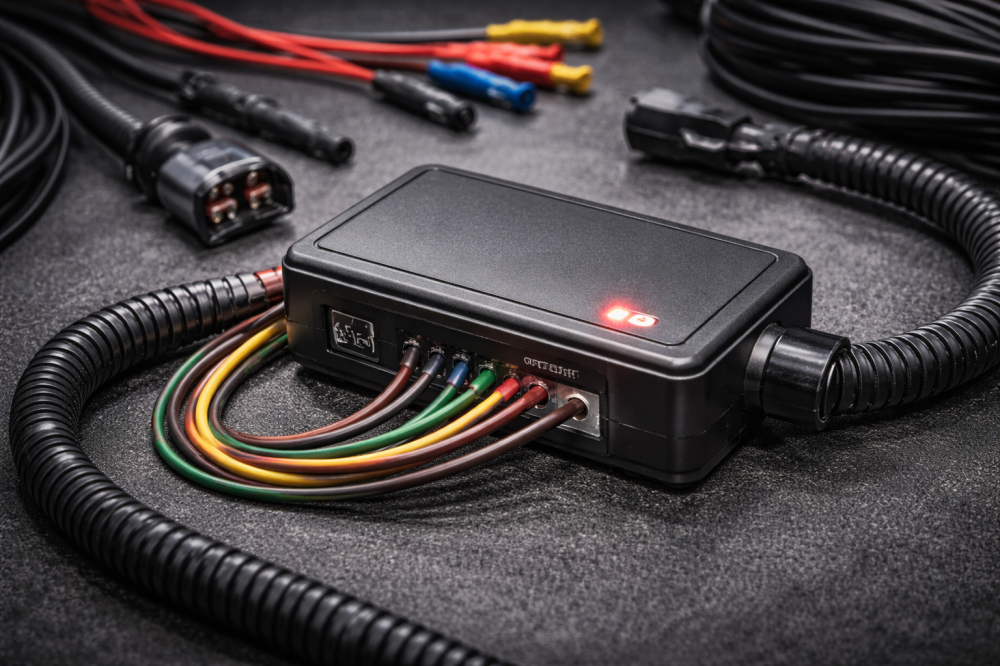

Блок согласования (Smart Connect) — электронный модуль, который устанавливается в разрыв электрической цепи между автомобилем и розеткой фаркопа.

Это необходимо, чтобы обеспечить корректную работу всех световых приборов (габаритов, поворотников, стоп-сигналов), а также других устройств, таких как фонари заднего хода или противотуманные фары.

Зачем же нужен блок согласования для фаркопа?

В старых автомобилях проводка была прямой: достаточно было нажать на педаль тормоза и напряжение проходило по проводу к лампочкам стоп-сигнала. Подключить прицеп к такой системе было делом техники - достаточно соединить провода «параллельно».

В современных автомобилях используется CAN-BUS (Controller Area Network) — цифровая шина, или же «бортовая сеть». В этой системе все сигналы (включение поворотников, стоп-сигналов, фар) передаются по всего двум проводам в виде закодированных цифровых команд. Бортовой компьютер (ЭБУ) отправляет команду, а специальные декодеры возле фар расшифровывают её и зажигают свет.

Подключение фаркопа напрямую может привести к некорректной работе световых приборов или даже к выходу из строя электронных блоков автомобиля.

Для этого и необходим блок согласования. Он управляет системой, не давая бортовому компьютеру блокировать подключенный фаркоп.

Как работает блок согласования для фаркопа?

Принцип работы блока согласования кардинально отличается от простого параллельного подключения и строится на разделении сигналов управления и питания.

Рассмотрим его работу поэтапно:

1. Снятие управляющего сигнала: Блок подключается к проводке автомобиля, но не вмешивается в неё. Он просто считывает слаботочные цифровые сигналы (например, включение левого поворотника), которые бортовой компьютер посылает к задним фарам.
2. Питание от аккумулятора: Блок согласования питает энергию напрямую от аккумулятора автомобиля через отдельный провод.
3. Переключение электрических цепей: Получив команду от авто и имея мощный источник питания от АКБ, блок согласования замыкает свои внутренние реле и подает чистое напряжение на лампочки прицепа.

Почему на современных авто нельзя подключать прицеп «напрямую»?

Разберем технические причины, почему прямое подключение невозможно и опасно.

Так как современные автомобили оснащены бортовой сетью (CAN-шина). Главная особенность этой системы — контроль нагрузки. Бортовой компьютер понимает, какое сопротивление должна иметь цепь одной лампы. Если водитель подключает прицеп напрямую, параллельно штатной лампе подключается еще одна (или несколько) ламп прицепа. Общее сопротивление цепи падает, а потребляемый ток растет.

Для бортового компьютера это означает, что случилось короткое замыкание. В итоге на приборной панели появляется ошибка и компьютер фиксирует неисправность.

Когда вы подключаете прицеп напрямую к штатной проводке современного автомобиля, происходит следующее:

1. Рост нагрузки: бортовая сеть авто рассчитана только на свои лампы. Подключение ламп прицепа создает двойную нагрузку. Провода греются, электроника фиксирует аномальный скачок тока.
2. Ошибка бортового компьютера: компьютер воспринимает это как неисправность (короткое замыкание или перегоревшую лампу) и выдает ошибку на панель приборов.
3. Отключение цепи: при критической нагрузке, электроника может просто отключить питание этой линии в целях безопасности. В итоге у машины могут не работать поворотники или стоп-сигналы.
4. Сбои в работе: свет может начать неисправно работать: лампы тускло горят в выключенном состоянии, поворотники моргают с бешеной скоростью.

Вместо подключенного фаркопа вы получите либо ошибку на приборной панели, либо полностью неработающие фонари в самый неподходящий момент.

Нужен ли блок согласования именно вам?

Таблица №1 – Когда нужен блок согласования для фаркопа.

Рекомендуем при приобретении фаркопа покупать блок согласования, это будет надежной страховкой для вашего автомобиля.

Частые вопросы:

Заключение

Блок согласования (Smart Connect) обязательный элемент безопасности для современного автомобиля, который используется для буксировки прицепа. Он понимает язык цифровой электроники авто и адаптирует его под обычную электрику прицепа, не создавая аварийных ситуаций и не перегружая бортовую сеть.

Качественный блок согласования и правильная его установка гарантируют безопасность на дороге и правильную работу фаркопа.
